Module détecteur de lumière à LDR

Description

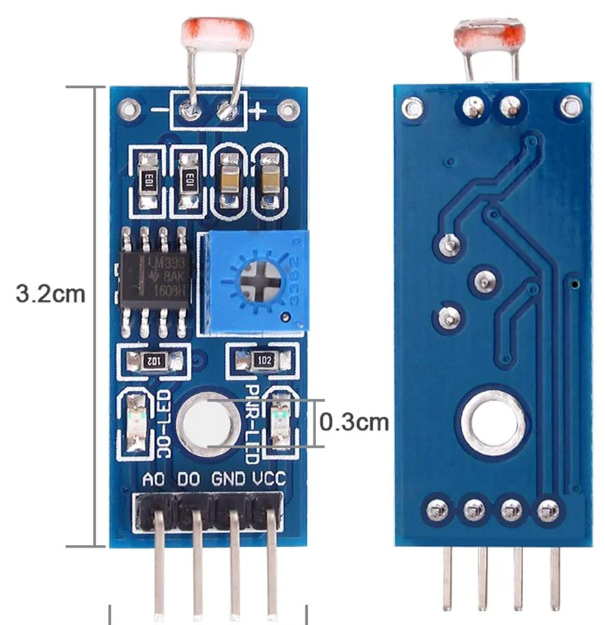

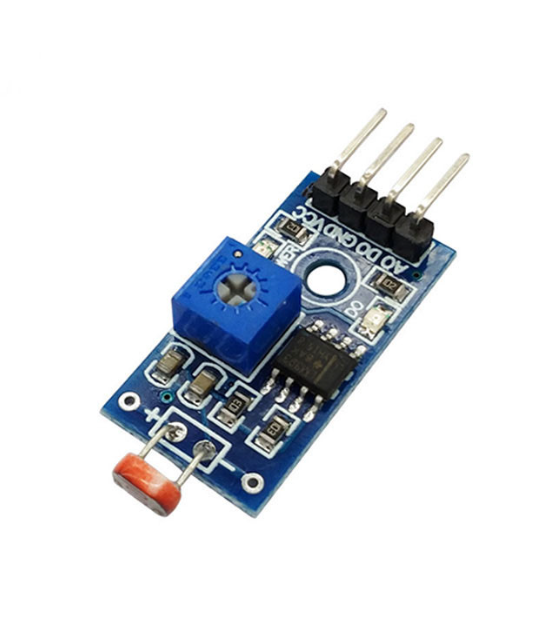

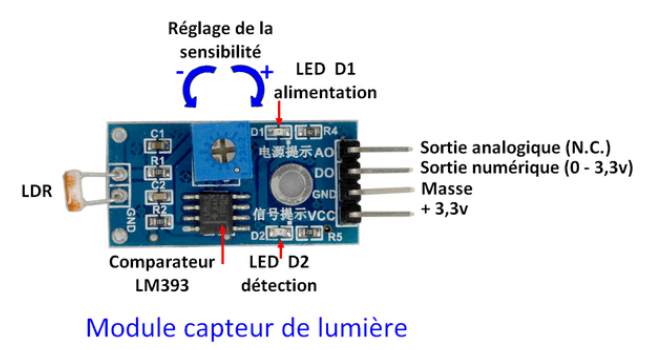

Vous trouverez ce module sous cette forme ou sous forme de copie sur de nombreux sites de vente en ligne. La vue de dessus permet de repérer les composants principaux. A gauche la résistance LDR (de type GL5516) sensible à la lumière (décrite ci-dessous), le comparateur LM393 chargé de comparer la tension aux bornes de la LDR avec une tension de référence réglable. Le potentiomètre permet d’ajuster le seuil de déclenchement en fonction du niveau de lumière. Tourné dans le sens horaire, il augmente la sensibilité. Dans le sens anti-horaire la sensibilité diminue. Les flèches indiquent le sens de réglage.
La LED D1, située à proximité du potentiomètre, s’allume quand le module est alimenté. La LED D2 indique le niveau de sortie sur la broche D0. Elle s’allume quand l’intensité lumineuse dépasse le seuil fixé grâce au potentiomètre.

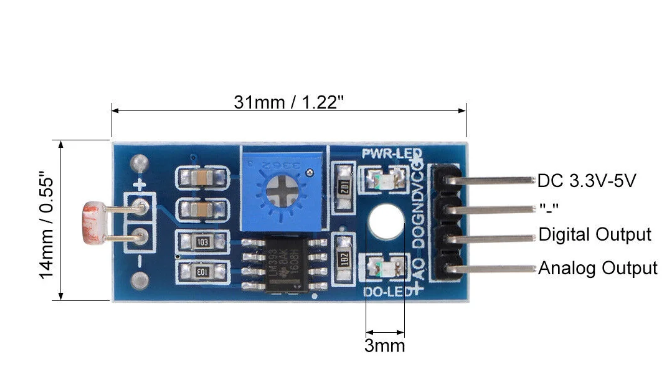

Les broches sont, de haut en bas :
• A0 La sortie analogique, reflet de l’intensité lumineuse reçue par la LDR
• D0 Sortie numérique, passe à 1 (+3,3v ou +5v) lorsque l’intensité lumineuse dépasse le seuil
• GND Masse
• Vcc Alimentation +3,3v
Le module fonctionne de 3,3v à 5v. C’est intéressant car les GPIO du Raspberry Pi utilisent le 3,3v. En alimentant le module en 3,3v on peut relier directement la sortie D0 à un GPIO.
La sortie A0 n’est pas utilisable directement sur les GPIO du Raspberry Pi, car il n’y a pas d’entrée analogique.
